DECON在线密度测量仪
- Radiometrische Dichtemessung -
1.测量物料密度的必要性
测量密度在许多工业企业生产过程中是一个重要的环节。只有掌握了物料的特定密度，才能保证生产质量。密度可计算物料中所含的各种物质。
2.在线密度测量仪的工作原理和运用范围
测量物料平均密度的关键是辐射源通过辐射管道的物料后，鉴定被消耗的辐射量。 也就是测量物料通过辐射源和探头检波器后得出一个物料密度。所有在测量范围内的物料并且在工作流程中在不变的情况下可以测量它的密度。当然如果材料有变化，也可以测量密度。重要的是平均密度，密度有不同大小。比如，特殊密度，堆积密度 (煤炭，矿石和盐), 混合浓度(酸性量，含碱量，含糖量)成分，也可计算形状较复杂的体积密度，或管道输送固体的密度， 测量液体内部强压以及浮力。

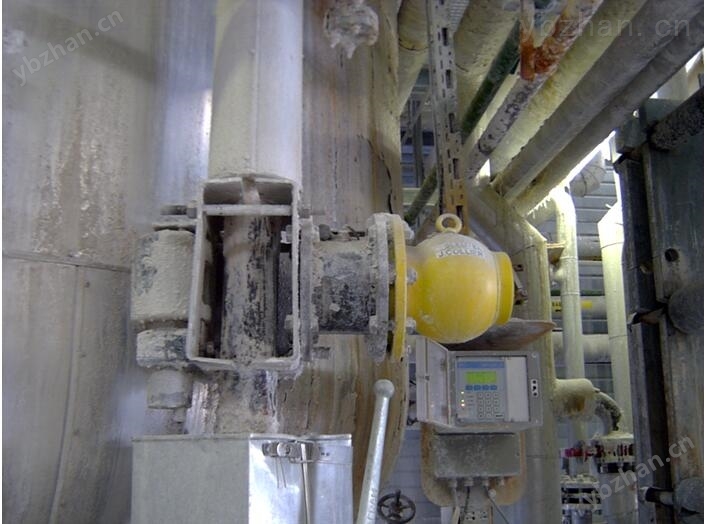

为了测出物料的精确密度，必须保持持续性的测量工作。容易的方法是通过管道测量密度。通过科学的设计构造也能测量液体容器中的物料和煤料存放舱。这些测量方法都是和容器中的物料没有接触。也就是辐射源和探头检波器两者都不和物料有接触。
一个电磁波的力度相当X-光波的力度， 电磁波先射透管道内的物料，再辐射到探头检波器，通过这一途径辐射力度被减弱。就是用这个原理来测量物料密度。为收集简单的辐射源，我们将人工制造的放射性金属或者把辐射源收集在一个金属氧化物里，这两个金属体被焊接在不朽钢造的铅罐中。它是通过反复检验而制成的，所以这个不朽钢铅罐安全性很高。这个辐射源有一个小孔用来射出，所以金属辐射源一直是放在铅罐里工作。
3.技术方面
辐射源是人工制造的放射性物体，它被焊接在铅罐里，而且经过反复检验，达到安全标准。比如，耐热测验是通过冰水来推迟和震动试验，等等。
由于辐射源向各方向辐射，所以这个放射性物体被安置在铅匣子里，开一个小口，射出方向对准要接收的位置。这个小口能随时关闭，保证在它附近的工人不受辐射影响。
4.探头检波器性能
容易测量密度的材料是：它有能力吸收辐射量，而且材料密度高。 效方法是用一种材料具有结晶闪光的功能，它将辐射光转变成电闪。运用光电倍增器来加强电闪产生电流脉冲。这个电流信息传送到工业计算机来计算密度，探头检波器的电子元件质量非常稳定不受温度变化等影响能精确测量。
5.测量结果评估
探头检测器发出数字信息传给工业计算器，当它收到信息后，便运用数学原理来处理和鉴定。这些工作都是通过一块主板数据卡来完成。它具备一切所需的功能并且能接电源230 V，115V 交流电 和24V直流电。
一个明亮四行显示屏的工业计算机工作效率高，操作简单，经计算机处理复杂数据用显示屏显示密度测量结果。这个密度和实验室检验的密度一起校准，自动算出一个参数。这就是后密度测量结果。它可以数字显示。计算机通用输出端口可输出0-20 mA 和4-20 mA信号， 备有切换继电器。
6.技术规格DECON
辐射源匣子 不朽钢法兰接头标准DIN 2631/C-EN1092-1B DN125
ABS80: 铅防射层厚度80mm，防护安全性99%，辐射源Cs137，
旋转式关闭; 匣子重量:44 Kg
配件包括: 管道夹板是用来安置测量仪，适合管道直径大小: 80mm–300mm
选项: 300mm–500mm; 不锈钢质量1.4301 6mm; 400x90x270mm
重量: 14 Kg
探头检测器: 探头由闪烁闪光和结晶体NaJ/Tl; 尺寸50x50mm
电源24 DC来源于计算器;不锈钢材料Ø70x260mm
重量: 2.8kg，防护罩18 Kg
-15°C - +50°C 环境温度,电源脉冲15V,反应时间1.5µs
四芯电缆,标准长5m,选项:50m
工业计算器: 明亮的4行LCD显示屏(4x16字符)
按键式面板，警报信号，完整的“看门狗“警报系统
尺寸: 190x240x300mm
重量: 5.5 Kg (带外壳);350g (主机板)，IP65外壳防护级
-10°C～ +55°C (不能有冷凝)
电源要求: 标准: 230V AC, 选项: 115V AC, 24V DC
计数器输入: 2组绝缘电流16比特计数器; 反应时间 ±1.5 us
数字输入: 绝缘电流输入(转换门限3V); 大输入电压24V
数字输出: 标准4电降位; 继电器触点
转换开关装置 大: 110 V DC, 125V AC 。
大1A; 大30W; 选项: 4 电子继电器输出
绝缘电流, 过载保护, 可选择的逻辑输出
数字信号输出: 标准: RS232:用来连接电脑,选项: RS485:用来连接PLC
通用输出: 标配的一组模似输出,可调节的0-20mA 或4-20mA。
选项: 2组通用输出
