南京地震模拟设备｜TW6系列六自由度地震模拟平台，攻克抗震试验全场景痛点
一、行业背景与核心痛点，催生专业南京地震模拟设备解决方案
伴随国内防灾减灾工程、建筑抗震检测、高校地震科研、公共应急科普产业快速发展，各类机构对高精度、大载荷、全维度地震模拟装备需求持续攀升，但传统振动设备长期存在多重行业瓶颈，制约抗震试验与仿真工作落地：
1. 运动维度缺失，地震还原失真：传统单 / 三自由度振动台仅能模拟单一水平震动，无法同步复现真实地震中俯仰、横滚、偏航扭转与三维平移耦合运动，地震波拟合误差高，试验数据可信度不足；
2. 载荷适配局限，非标改造困难：市面标准化平台载荷区间窄，无法兼顾小型构件、大型建筑模型、核电 / 轨道交通重型装备测试，台面尺寸、行程难以根据实验室、科普场馆空间非标定制；
3. 控制系统封闭，科研拓展受限：多数设备私有控制程序，不兼容 MATLAB、Prescan 等主流仿真软件，无开放 API 接口，无法实现地震波自定义导入、工况数据回放与二次开发；
4. 动态响应滞后，重载稳定性差：低阶控制频率导致姿态漂移、同步误差大，高低温环境下伺服性能衰减，缺少工业级多重安全防护，长期连续测试存在设备与试件安全隐患；
5. 进口设备成本高、交付周期长：海外同款地震模拟设备采购、运维成本高昂，定制交付周期超半年，售后响应滞后，难以匹配国内项目快速落地需求。
作为专业定制平台厂家，南京拓维运动科技深耕六自由度并联运动技术，推出 TW6 系列南京地震模拟设备，依托 Stewart 并联机构核心架构，从机械结构、伺服电气、仿真软件全链路解决上述痛点，为工程抗震、科研教学、应急科普、装备可靠性检测提供一体化高精度地震模拟解决方案。
二、核心技术架构与工作原理
本次南京地震模拟设备采用经典 Stewart 六自由度并联机构为机械主体，整套系统由伺服驱动执行单元、刚性承载台体、多轴实时控制系统、专属地震仿真软件四大模块协同运行：
1. 多缸协同伺服驱动技术：六组高精度伺服电动缸独立闭环驱动，可独立或耦合输出三维平移、三轴旋转运动，完整复刻天然地震、人工合成地震波的复合动态特征；并联结构先天具备高刚度、低累积误差、大承载优势，对比串联式振动设备，重载工况下姿态稳定性提升 90% 以上；
2. 实时运动学解算与姿态补偿技术：控制系统毫秒级完成六轴运动解算，搭载自适应姿态补偿算法，自动抵消大载荷带来的台面偏移，地震波幅值、相位复现拟合度超 96%；
3. 模块化非标定制架构：机械机架、台面尺寸、作动器行程、承载载荷全部模块化拆分，可根据试验室空间、测试试件重量、科普场馆体感需求按需调整，适配轻量化科普机型至 50 吨重型工程试验机型全场景；
4. 宽温全域适配结构：整机关键零部件采用耐高低温工业材质，标准工作区间覆盖 - 20℃~70℃，可满足户外试验舱、恒温实验室、低温抗震专项测试环境使用。
三、产品基础参数与性能指标（TW6 系列南京地震模拟设备）
项目 | 标准参数范围 | 说明 |
产品型号 | TW6（可定制后缀区分载荷） | 全系统一标准化控制系统，仅机械承载结构差异化定制 |
载荷覆盖 | 1kg~50 吨 | 轻载 1kg（科普体验、小型电子构件）；中载 1\10 吨（高校模型试验）；重载 10\50 吨（桥梁、核电、大型建筑构件） |
设备自重 | 随型号 / 配置浮动 | 轻载机型数百公斤，重载重型机型数十吨，按需匹配地基承重 |
台面尺寸 | 非标定制 | 支持 0.8m×0.8m~6m×6m 多规格，适配各类试件安装空间 |
工作温度 | -20℃ ~ 70℃ | 无加热 / 制冷附件即可稳定运行，环境可升级防护模块 |
俯仰角度 | ±5°~±45° | 模拟地震纵向颠簸、建筑竖向倾覆姿态 |
横滚角度 | ±5°~±45° | 模拟地震左右侧倾、墙体侧向变形工况 |
偏航角度 | ±5°~±45° | 模拟地震扭转、地基旋转变形效果 |
纵移行程 | ±10mm ~ ±1000mm | X 轴前后水平地震位移可调 |
横移行程 | ±10mm ~ ±1000mm | Y 轴左右水平地震位移可调 |
升降行程 | ±10mm ~ ±1000mm | Z 轴竖向冲击、沉降模拟行程可调 |
四、电气系统规格（工业级稳定控制，适配南京地震模拟设备全工况）
1. 电源供给：轻载机型 AC220V，5 吨以上重载机型 AC380V 双规格可选，适配实验室、科普场馆常规供电；
2. 高速通讯接口：标配千兆以太网（EtherCAT）、USB3.0、RS485，支持多台平台集群同步联动，多设备数据并行传输无延迟；
3. 闭环控制频率：伺服环 1000Hz，姿态环 200Hz，毫秒级运动指令响应，大幅降低地震模拟动作滞后、波形失真问题；
4. 工业安全标准：整机安全等级 PLd/Cat.3，集成过载保护、漏电保护、电子软限位、机械硬限位、断电抱闸多重防护，冲击工况下可实现毫秒级紧急停机，保障试件、设备及操作人员安全。
五、软件系统规格，支撑科研仿真深度拓展
南京拓维为 TW6 系列南京地震模拟设备配套专属六自由度运动控制软件，专为地震仿真场景优化：
1. 兼容通讯协议：EtherCAT、UDP、TCP/IP、USB 串行，多协议打通上位机、仿真软件、采集设备数据链路；
2. 全品类仿真软件适配：原生兼容 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真工具，可直接导入实测地震波文件、动力学仿真模型开展联合试验；
3. 专业地震洗出算法：内置抗震仿真专用洗出算法，支持自定义地震体感强度、六轴运动幅度，区分科研高精度测试模式、科普沉浸式体验模式；
4. 开放二次开发能力：全面开放 API/SDK 接口，支持用户自主编写地震工况、自定义振动谱、完整数据日志存储与回放，满足高校、科研院所课题迭代、专项试验开发需求。
六、南京地震模拟设备典型应用场景与行业价值
依托 TW6 系列全载荷、全维度定制能力，该款南京地震模拟设备覆盖四大核心应用赛道，落地全国多省市实验室、科普场馆、工程检测机构：
1. 土木工程抗震检测（工程机构、设计院、检测中心）
用于楼房墙体、桥梁支座、减隔震装置、储能设备、核电零部件抗震性能测试，精准模拟 6~9 级不同烈度天然地震工况，采集结构动力响应数据，为建筑抗震设计、工程验收、加固方案提供量化试验依据，筑牢基础设施抗震安全标准。
2. 高校与地震科研院所实验室
服务土木工程、地震工程、力学专业教学与课题研究，可开展地震波传播、边坡动力响应、结构疲劳损伤等试验；同时作为实训教具，将抽象动力学理论转化为直观动态模拟，提升科研数据产出效率与教学实操能力。

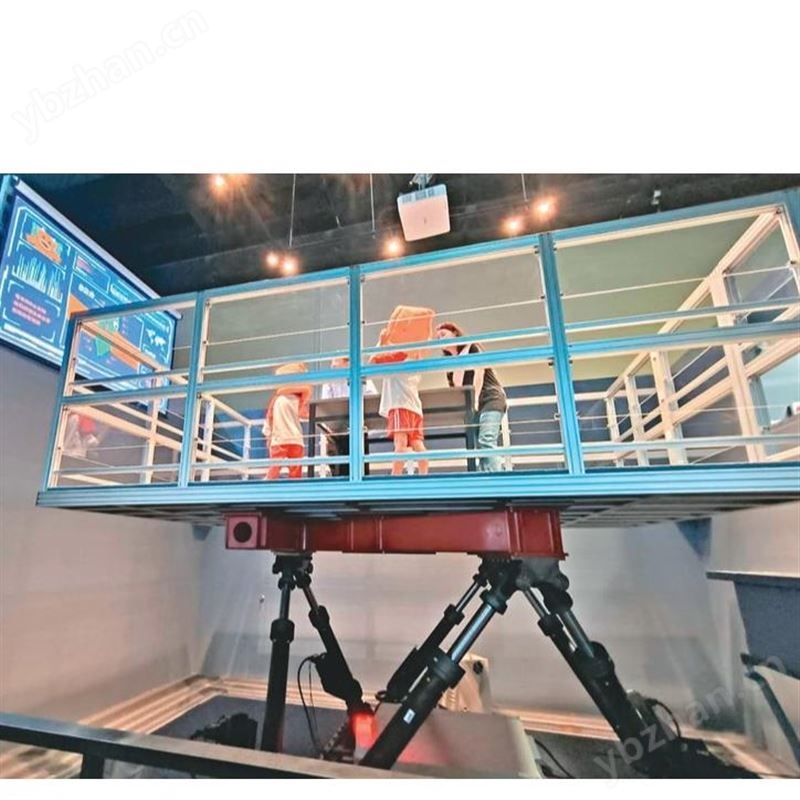

3. 城市应急防灾科普场馆（科技馆、应急基地、校园安全馆）
轻量化南京地震模拟设备打造沉浸式地震体验展厅，分级模拟轻微震动、强震坍塌体感，配合宣教画面实现 “体验 + 教学” 一体化，向群众普及地震避险、自救互救知识，助力各地防灾减灾宣传体系建设。
4. 轨道交通、精密装备可靠性测试
针对高铁零部件、车载精密仪器、风电设备开展抗震耐久测试，模拟运输、服役过程中长期地震级振动冲击，验证装备在复杂地质环境下的运行稳定性，降低产品现场失效风险。
七、品牌总结：南京拓维运动科技，定制化南京地震模拟设备专业厂商
南京拓维运动科技专注六自由度并联运动平台研发、生产与定制交付，是国内少数具备完整地震模拟设备自研、非标改造、现场调试、终身运维一体化服务能力的本土厂商。旗下 TW6 系列南京地震模拟设备依托自主可控机械结构、实时伺服控制系统、开放仿真软件生态，平衡高精度科研需求与轻量化科普场景，载荷、尺寸、行程、软件功能均可按需定制，规避进口设备高成本、长周期痛点。
面向国内抗震工程、防灾科研、应急教育产业升级趋势，南京拓维持续迭代六自由度地震模拟技术，以标准化工业装备 + 个性化定制方案，赋能国内抗震试验行业标准化、智能化发展，为各类机构提供稳定、可靠、高性价比的南京地震模拟设备整体解决方案。
