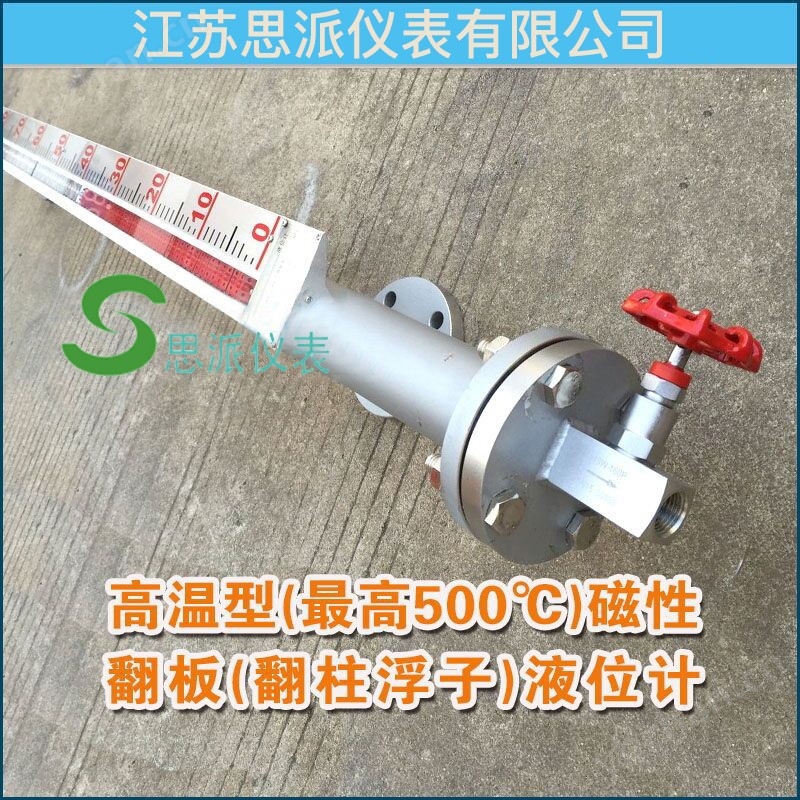

冷却水储罐液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
详细资料:
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。
3、配变送器可实现液位远距报指示,检测与控制。
结构及工作原理
1、基本型冷却水储罐液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的**磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传冷却水储罐液位计安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使开关动作时,实现报警或限位控制。
冷却水储罐液位计系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆,上、下限开关输出型

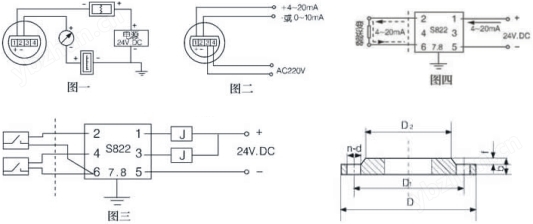

防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF

冷却水储罐液位计技术指标
| 安装形式内容 | 侧装式 | 顶装式 | |
| 安装间距 (测量范围) | 不锈钢 | 500~5000(mm) | 500-2500(mm) |
| ABS、PP-R | 500~4000(mm) | ||
| 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介质密度 | >0。6g/c | >0.76g/c | |
| 法兰连接 | 不锈钢 | 法兰20-40(DN20 PN1.0-4.0) (GB9119-88) | 法兰200-25(DN200 PN1.6) (GB9119-88) |
| ABS | 法兰20-10(DN20 PN1.0) (GB9119-88) | 法兰200-6(DN200 PN0.6) (GB9119-88) | |
| 主体材料 | ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) | ||
| 介质温度 | -40~100℃(ABS、PP-R:-40~80℃) | ||
| 环境温度 | -40~+70℃ | ||
| 示值误差 | ±100mm | ||
| 介质粘度 | ≤1st(10-4/s) | ||
| 上、下限 开关输出 | 1、控制灵敏度:10mm 2、输出接点容量:AC220V 2A 3、接点寿命:5×104次 4、防爆特征:iaIICT4本质安全型 | ||
| 电远传、 连续显示 | 1、精度:±1.5% 2、输出负载:750Ω 3、输出信号:0~10mA输出,220V AC电源 4~20mA输出,24V DC二线制 4、防爆特征:iaIICT4本质安全型 | ||
| 安装形式 | 主体材质 | 公称直径 | 公称压力 | D | D1 | D2 | n | d | f | b |
| 侧装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 56 | 4 | 14 | 2 | 16 |
| ABS | 20 | 10 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | |
| 顶装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 274 | 12 | 26 | 3 | 32 |
| ABS | 200 | 0.6 | 320 | 280 | 274 | 8 | 8 | 3 | 32 |
选型表:
SP-UHZ | 冷却水储罐液位计 | |||||||
显示方式 | 517 | 就地翻板显示 | ||||||
518 | 就地翻板显示+4~20mA远传 | |||||||
518H | 远传4~20mA+HART协议 | |||||||
安装方式 | C | 侧装式 | ||||||
D | 顶装式 | |||||||
液位计类型 | 无 | 基型 | ||||||
Z | 蒸汽伴热夹套型 | |||||||
D | 电伴热保温型 | |||||||
S | 防霜型 | |||||||
报警控制 | 0 | 无报警 | ||||||
1 | 带一个报警(上限或下限报警) | |||||||
2 | 带二个报警(上、下限报警) | |||||||
本体材质 | C | 201不锈钢 | ||||||
P | 304不锈钢 | |||||||
L | 316不锈钢 | |||||||
T | 钛 | |||||||
S | PP塑料 | |||||||
PF | 304内衬四氟 | |||||||
浮子材质 | P | 304不锈钢 | ||||||
L | 316不锈钢 | |||||||
T | 钛 | |||||||
S | PP塑料 | |||||||
F | 四氟包裹 | |||||||
待表明数据 | B1 | 标注法兰标准、通径、压力等级 | ||||||
B2 | 标注实际操作温度 | |||||||
B3 | 标注实际操作压力 | |||||||
B4 | 标注测量介质的密度 | |||||||
B5 | 标注订货长度,或提供法兰间距 | |||||||

调试、使用与维护
1、变送器的调试方法
将磁钢置于液位传感器的零位处,此时传感器-下端的干簧管吸合,调整“零位”电位器,使输出4~20mA;再将磁钢置于满量程处,调整“量程”电位器,使输出为20 mA。如此反复几次,调试即可完毕。
2、安装注意事项
(1)液位计安装时,不允许有任何杂物进入测量管内。
(2)液位计必须垂直安装在容器侧面,浮子装入测量管时,有磁钢一端向上,切勿倒置。
3、投入运行注意事项
液位计投入运行时,先慢慢开启上阀门,然后慢慢打开下阀门,使被测液体缓缓进入测量管内,防止容器内带压介质快速冲入测量管内,使浮子急速上升,造成指示管跟踪不灵。
4、液位计的维护
(1)如被测介质中含有杂质、沉淀物时,应定期清洗测量管和浮子。清洗浮子时,应采用适当清洗剂,切勿敲打或用明火红烧,以防磁钢退磁。
(2)冷却水储罐液位计经长期使用,特别在高温条件下长期使用后,如发现指示器跟踪不灵活,首先应检查浮子磁钢的磁场强度,如已退磁,应更换磁钢或浮子。
5、防爆型产品安装、使用注意事项
(1)报警器、变送器的选型、安装和维护必须按照《中华人民共和国爆炸危险场所电气安全规程》规定执行。
(2)接线盒内外接地必须牢固可靠,接地电阻应≤2Ω。
(3)电气接线间隙和爬电距离必须≥10mm
(4)报警器、变送器的维护必须切断电源后开盖,拆卸过程中,应避免损伤防爆面。维护后,引出线及表盖必须锁紧,以防滑脱。
(5)防爆,面不可涂漆,但应涂防锈油。
