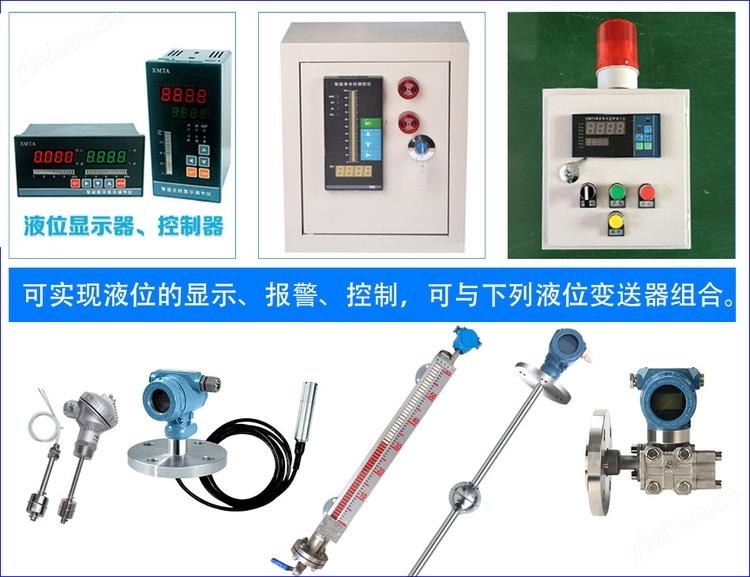

废水液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器, 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。
主要结构:
⑴(普通型),它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接,连接时中间加阀门,安装在一侧。它适用于在不需要保温或冷却,且介质对奥氏体不锈钢*的场合。
⑵(保温型),它的结构在(1)型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接,通过开启阀门的大小即可达到所需要的温度。
⑶(侧顶型),它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成,显示位置为侧面顶部,适于高温、高粘稠介质或侧开孔容器。
⑷(顶装型),它是有面板框、顶装本体组件、导向管、浮球等部件组成,显示位置为顶部,适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸(抽真空型),它的结构在⑴型的基础上增设真空管,使液位计本体与外界隔离,适用于保温、加热、隔热、降温等场合。
⑹(衬四氟型),它的结构是在⑴型的基础上内衬聚四氟乙烯,适用于常温、常压耐腐蚀性场合。
废水液位计多用于检测各种塔、罐、槽、球形容器和锅炉等设备的液位,可以在高密封、防泄漏和高压、高温、腐蚀条件下进行液位测量,具有安全可靠的特点。它弥补了玻璃板(管)式液位计指示不清晰、易破碎等不足,不受高、低温度剧变的影响,不需多组液位计组合。全过程测量无盲区,显示醒目、读数直观、且测量范围大。
产品特点
1.设计简单、紧凑、坚固可靠、寿命长、免维护,能长年在户外安装使用;
2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是隔离的;
3.工作压力范围宽,耐压≤16MPa;
4.工作温度范围宽,普通型≤350℃、
远传型≤80℃、防腐型≤120℃
5.广泛用于强腐蚀性、易燃、易爆、有毒等液位测量;
6.各型号均可选配一个或数个保持ON/OFF报警开关,实现高低液位自动报警;
7.各型号均可选配4-20mA液位传感器,实现远距离集中测量与控制。
技术参数:
1、测量范围:L=500~6000mm;
2、指示误差:±10mm;
3、工作压力:≤6.3MPa;
4、介质温度:350℃;
5、介质密度:≥0.4g/ cm3;
6、夹套腔内保温或者保冷介质压力:≤0.6MPa;
7、夹套腔接管尺寸:G1/2"(外螺纹);
8、 连接法兰:□规格:DN20、DN25(任选);□标准:PN1.0~PN2.5,JB/T83-94(平焊) PN4.0~PN0,JB/T84-94(凹凸),仪表凸面。或选
用其它法兰标准,订货时请注明。
9、安装方式:侧装。
10、夹套腔接管入口(下端),应加装一个针型阀,以便于夹套腔内介质的通断。

保温与伴热
在石油、化工等系统中需防冻、保温及加热场合的液位测量时,往往需要对液位计附加夹套装置,夹套形式有蒸汽夹套、水循环夹套、真空夹套、双层夹套等;另外也可附加的自恒温电伴热系统。
蒸汽夹套和水循环夹套,是在液位计主导管外增加一层筒体,供蒸汽、循环水或导热油流通。
真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。
双层夹套,一般是指在蒸汽伴热夹套外再做一层真空夹套。
电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。我们可提供:
1、基本型电热带,用于无防爆、无防腐要求,且环境湿度不大的场所;
2、防护型电热带,用于无防爆、无防腐要求,但环境湿度较大的场所;
3、防爆型电热带,用于有防爆、无防腐要求,环境湿度不大的场所;
4、防爆防护型电热带,用于有防爆、无防腐要求,环境湿度较大的场所;
5、防爆防腐型电热带,用于有防爆、有防腐要求,环境湿度较大的场所。
用途与适用范围
类型 | 型号 | 适用范围及用途 |
普通型 | SP-UHZ P | 普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
防腐型 | SP-UHZ F | 特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。 |
伴热型 | SP-UHZ R | 适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。 |
高温型 | SP-UHZ T | 适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。 |
高压型 | SP-UHZ Y | 适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
高温高压型 | SP-UHZ H | 适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。 |
防爆型 | SP-UHZ B | 适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
顶装型 | SP-UHZ D | 适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。 |
选型表:
SP-UHZ | 废水液位计 | |||||||
显示方式 | 517 | 就地翻板显示 | ||||||
518 | 就地翻板显示+4~20mA远传 | |||||||
518H | 远传4~20mA+HART协议 | |||||||
安装方式 | C | 侧装式 | ||||||
D | 顶装式 | |||||||
液位计类型 | 无 | 基型 | ||||||
Z | 蒸汽伴热夹套型 | |||||||
D | 电伴热保温型 | |||||||
S | 防霜型 | |||||||
报警控制 | 0 | 无报警 | ||||||
1 | 带一个报警(上限或下限报警) | |||||||
2 | 带二个报警(上、下限报警) | |||||||
本体材质 | C | 201不锈钢 | ||||||
P | 304不锈钢 | |||||||
L | 316不锈钢 | |||||||
T | 钛 | |||||||
S | PP塑料 | |||||||
PF | 304内衬四氟 | |||||||
浮子材质 | P | 304不锈钢 | ||||||
L | 316不锈钢 | |||||||
T | 钛 | |||||||
S | PP塑料 | |||||||
F | 四氟包裹 | |||||||
待表明数据 | B1 | 标注法兰标准、通径、压力等级 | ||||||
B2 | 标注实际操作温度 | |||||||
B3 | 标注实际操作压力 | |||||||
B4 | 标注测量介质的密度 | |||||||
B5 | 标注订货长度,或提供法兰间距 | |||||||

注意事项:
1、配线时应避开大容量的变压器、电动机或干扰源;
2、对于防爆型废水液位计,为确保防爆性能,必须按有关规定配线;
3、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到24VDC两端;
4、根据需要连接接地端子;
5、拧紧接线盒的接线端盖。
