一、开篇引言

在电力系统中，绝缘材料的性能直接关系到设备运行的安全性与可靠性。介质损耗因数（tgδ）和电容量（Cx）是衡量绝缘状况的两项核心参数。无论是高压变压器、电流互感器、套管，还是电力电缆、电容器等设备，其绝缘老化、受潮或存在缺陷时，都会导致介质损耗因数发生显著变化。因此，准确测量这两项参数，对于评估电力设备绝缘状态、预判潜在故障、安排预防性试验具有不可替代的意义。

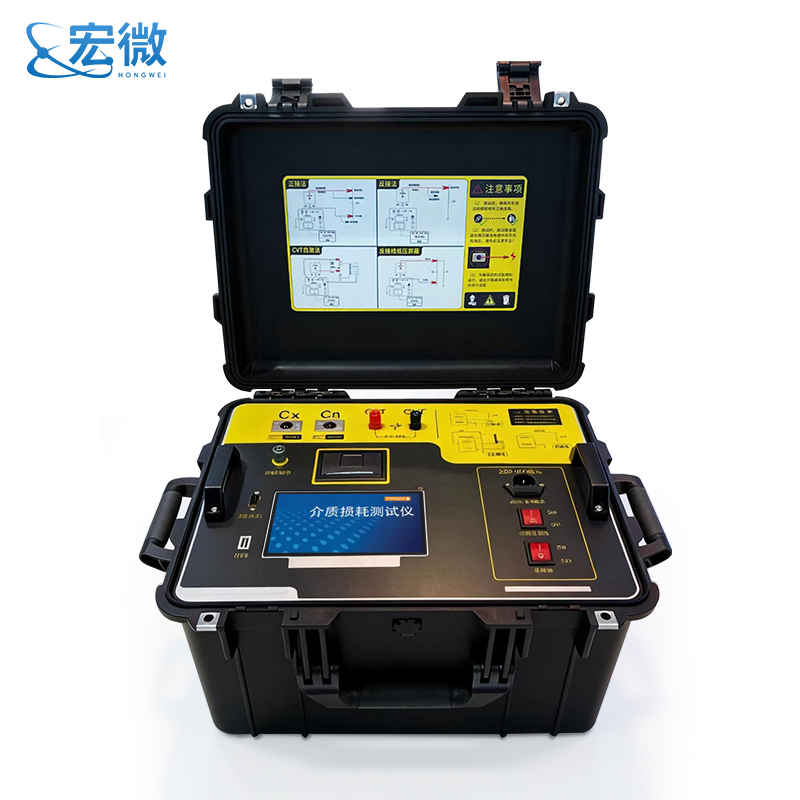

                                                                 变频抗干扰介质损耗测试仪

然而，现场测试环境往往十分复杂。变电站内带电设备产生的强电场干扰、测试引线引入的杂散电容、电源频率波动等因素，都会严重影响测量结果的准确性。传统工频介质损耗测量仪在强干扰下数据易漂移、稳定性差，难以满足现场测试要求。变频抗干扰介质损耗测试仪正是在这一背景下应运而生，它通过变频技术和数字化滤波手段，有效避开了现场工频干扰，实现了高精度、高稳定性的介损测量。本文将对这一仪器的产品概念、工作原理、适用领域、使用维护及选型参考进行系统科普。

二、产品基础认知

变频抗干扰介质损耗测试仪，又称自动抗干扰精密介质损耗测量仪，是一种集介损电桥、变频电源、试验变压器、标准电容器于一体的一体化专用测试仪器。它采用变频抗干扰和傅立叶变换数字滤波技术，能够全自动智能化完成介质损耗因数和电容量的测量任务，并在强干扰环境下依然保持稳定的测量数据。

与传统的西林电桥或工频介损仪相比，变频介质损耗测试仪明显的特征在于其工作频率并非固定为50Hz工频，而是可以在一定范围内（如45Hz～65Hz）设定或自动切换。通过偏离工频进行测量，再将结果折算至工频条件下，仪器能有效避开现场带电设备产生的工频（50Hz）及其谐波干扰，获得信噪比高的测量信号。此外，仪器采用一体化箱体结构，内置升压变压器和标准电容器，现场接线大为简化；大屏幕液晶显示和内置微型打印机，使得测量结果可即时查看和输出，极大提升了现场作业效率。

目前市面上常见的型号包括HW-103L、HW-103S、HW-103T等，它们在基础测量功能之上，分别扩展了CVT自激法测量、反接线低压屏蔽、CVT变比测量等专项功能，以满足不同电压等级、不同试品类型的测试需求。

三、工作原理

要理解变频抗干扰介质损耗测试仪的工作机理，首先需要明确介质损耗因数的物理含义。在交流电压作用下，绝缘材料会同时产生漏导电流和极化损耗，二者共同构成有功损耗分量，而电容电流则为无功分量。介质损耗因数tgδ即有功电流与无功电流的比值，它反映了绝缘材料单位时间内损耗能量的能力，是衡量绝缘性能优劣的重要标志。

变频抗干扰介质损耗测试仪的核心技术路径如下：

（一）变频抗干扰技术

这是该仪器区别于传统介损仪的根本特征。仪器内部变频电源可产生频率可调的测试信号（如45Hz、55Hz、47.5Hz、52.5Hz等），施加于被试品两端。由于现场工频干扰主要集中在50Hz及其整数倍谐波上，当测试频率避开这些干扰频点时，通过傅立叶变换数字滤波，可从混叠信号中准确提取出测试频率对应的幅值和相位信息，从而计算出真实的介质损耗因数和电容量。抗干扰能力可达200%干扰水平下仍保持标称准确度。

（二）数字波形分析与电桥自校准

仪器内置高精度三端标准电容器作为参考基准。测量时，仪器同时采集流过标准电容器和被试品的电流信号，经高精度模数转换后送入数字信号处理器（DSP）。DSP对两路信号进行频谱分析和相位差计算，依据电桥平衡原理自动求解出被试品的电容量和介质损耗因数。仪器内部具备自校准功能，可在每次开机或测量过程中自动修正零漂、增益漂移等误差，确保正接线和反接线两种模式下测量结果的一致性。

（三）串联与并联等效模型

绝缘材料的介损测量存在串联等效和并联等效两种数学模型。一般而言，对于损耗较小的优质绝缘材料，两种模型下的测量结果差异不大；而对于损耗较大或受潮严重的试品，模型选择会显著影响最终数据。变频介质损耗测试仪内置了两种测量模型，用户可根据试品类型和试验标准要求进行选择，同时可与校验台上的介损标准器实现良好兼容，便于周期检定。

（四）外施高压与外接标准电容器接口

当被试品额定电压较高或现场已有试验电源时，仪器可支持外施高压方式，此时仪器仅作为测量电桥使用。此外，仪器设有外接标准电容器接口，可自动跟踪外接试验电源频率（40Hz～70Hz），适用于串联谐振电源做大容量高电压介损试验。

（五）CVT自激法测量原理（HW-103S、HW-103T具备）

对于电容式电压互感器（CVT），由于其结构特殊，常规正接法和反接法均无法直接测量其分压电容器的介损。自激法是在CVT的二次绕组上施加一个低压励磁电压，使CVT本体产生自激振荡，在高压端形成试验电压，从而测量C1和C2的介损与电容量。HW-103S和HW-103T支持一次接线同时完成C1/C2测量，并自动补偿母线接地和标准电容器分压影响，无需换线和外接配件，高压连线可拖地使用。

四、适用领域与样品类型

变频抗干扰介质损耗测试仪主要服务于电力系统输变电设备的预防性试验，同时也广泛应用于电气设备制造厂的质量检测和科研院所的材料研究。

主要应用领域包括：

• 变电站及发电厂电气设备的例行检修与状态评估

• 电力变压器、电抗器绝缘介损测量

• 电流互感器（CT）、电压互感器（PT）、电容式电压互感器（CVT）介损及电容量测量

• 高压套管、绝缘子、穿墙套管介损试验

• 电力电缆的介损测量

• 高压断路器、组合电器（GIS）的绝缘组件测试

• 绝缘油、绝缘纸板、层压木等绝缘材料的精密介损试验（需外接油杯或固体测量电极）

• 电气设备制造过程中的出厂检验和质量控制

适用样品类型涵盖：

• 电容性试品（纯电容、耦合电容、分压电容等）

• 电感性试品（变压器绕组、电抗器等）

• 电阻性试品（绝缘电阻较大的材料）

• 绝缘油、绝缘薄膜、复合材料等固体/液体绝缘介质

仪器内施高压模式下可测量3pF～60000pF/10kV的电容量范围（HW-103L/HW-103T为3pF～60000pF/10kV，HW-103S为3pF～60000pF/10kV），外施高压模式下量程可进一步扩展至1.5μF甚至30μF（0.5kV），覆盖了绝大多数电力设备绝缘试验的量程需求。

五、常见疑问解答

问1：变频介质损耗测试仪与工频介损仪相比，测量结果是否有差异？

答：变频介损仪采用偏离工频的频率（如45Hz或55Hz）进行测量，通过数学模型将结果折算至工频（50Hz）等效值。对于纯净、干燥、结构均匀的绝缘材料，不同频率下的介损值差异极小。对于受潮或老化严重的试品，介损可能随频率略有变化，但该变化本身即为绝缘状态的一种表征，并不影响对绝缘劣化趋势的判断。现场实际对比试验表明，变频测量结果与精密工频电桥具有良好的等效性和一致性。

问2：什么是正接线和反接线？如何选择？

答：正接线是指仪器的测量回路与高压端直接相连，被试品一端接高压，另一端接测量回路，适用于两端均对地绝缘的试品（如套管的主绝缘）。反接线是指被试品一端接地，测量回路从接地侧取信号，适用于一端已固定接地的试品（如变压器绕组对地）。正接线测量精度略高于反接线，但反接线更贴近现场实际接线情况。HW系列仪器两种接线方式均支持，且测量准确度和稳定性一致。

问3：现场存在强电场干扰时如何保证测量准确？

答：仪器的变频抗干扰机制是应对现场干扰的主要手段。当检测到严重工频干扰时，仪器会自动选择远离50Hz的测试频率组合（如45/55Hz双变频），并通过数字滤波器将工频及其谐波分量有效抑制。理论上在200%干扰强度下仍可维持标称准确度。此外，仪器内部输入电阻低于2Ω，有效降低了测试线间附加电容的干扰。

问4：CVT自激法测量时需要注意什么？

答：CVT自激法测量时需注意以下几点：确保CVT的一次绕组未接地且高压端悬空；自激励磁电压从二次辅助绕组施加，电压范围通常为3～50V，电流可达3～30A（HW-103S/HW-103T具备）；仪器已内置高压电压/电流和低压电压/电流四重保护限值，即使误操作也不会损坏CVT设备；测量时无10kV高压输出，安全性较高。HW-103S和HW-103T可一次接线同时测出C1和C2，且自动补偿母线接地影响。

问5：仪器显示的"回路放电"提示是什么意思？

答：仪器具备回路接触不良放电提示功能。当高压回路存在接触不良、接线松动或氧化层导致的断续放电现象时，仪器会给出相应提示。该功能有助于现场人员及时检查接线可靠性，避免因接线问题导致误判。

六、产品使用与日常维护

（一）使用注意事项

1. 接地优先：仪器使用前务必确保接地端子可靠接地，接地不良时仪器会启动接地保护并闭锁高压输出。

2. 接线规范：高压电缆为耐高压绝缘导线，可拖地使用，但仍应避免与低压信号线交叉或缠绕。测试前应确认被试品表面清洁、无污秽和积水。

3. 电源要求：仪器适应180V～270V宽电压输入，支持50Hz/60Hz自动识别，可用市电或发电机供电。发电机供电时即使频率有波动仍可正常测量。

4. 电压设置：内施高压可在0.5kV～10kV范围内连续平滑调节，应根据试品额定电压和试验标准设定合适的试验电压，切勿超压使用。

5. 容升效应：测量大容量试品（如长电缆、大容量电容器）时，由于容性电流导致电压抬升，仪器能自动跟踪输出电压并保持恒定，无需人工干预。

（二）日常维护要点

1. 定期清洁：保持仪器面板、接线端子和高压插座清洁干燥，可用柔软干布擦拭，避免使用有机溶剂。

2. 存放环境：仪器应存放于温度-10℃～50℃、相对湿度低于90%、无凝露、无腐蚀性气体的环境中。

3. 运输防护：仪器采用抗震设计，可耐受长途运输震动，但搬运时仍应避免剧烈磕碰和倒置。

4. 周期检定：建议每年送计量机构进行校准检定，确保测量准确性。仪器内置串联/并联两种模型，便于与校验台和介损标准器比对。

5. 打印纸更换：内置热敏打印机使用57mm宽热敏打印纸，纸卷耗尽时按说明书步骤更换即可，注意不要用力拉扯残留纸头。

七、核心优势

1. 强抗干扰能力：采用变频抗干扰技术，在200%干扰强度下仍能保持标称准确度，数据稳定可靠，尤其适合变电站现场测试。

2. 高测量精度：准确度达Cx：±（读数×1%+1pF），tgδ：±（读数×1%+0.00040），电容量分辨率最高0.001pF，介损分辨率0.001%，满足精密测量需求。

3. 宽量程覆盖：内施高压电容量范围3pF～60000pF/10kV（部分型号达1.2μF/0.5kV），外施高压最高可测1.5μF（10kV），试验电流范围10μA～5A，覆盖绝大多数电力设备绝缘试验场景。

4. 多种接线方式兼容：正接线、反接线、外施高压、CVT自激法等多种测量模式，自动识别试品类型（电容、电感、电阻）。

5. 智能化操作体验：中文图文菜单引导，大屏幕背光LCD显示，一键式全自动测量，测量时间约30秒，结果直接打印或通过RS232接口上传至计算机。

6. 多层次安全防护：具备高压保护（短路/击穿高速切断）、低压保护（误接380V/断电保护）、接地保护、防误操作、防容升等多重安全机制，确保人员和设备安全。

7. 扩展功能丰富（视型号而定） ：支持CVT自激法一次接线同时测C1/C2、反接线低压侧屏蔽测量、CVT变比及相位误差测量、外接标准电容器做高电压介损试验等高级功能。

八、品牌实力与资质认证

山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。

宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：

ISO9001质量管理体系认证

ISO14001环境管理体系认证

ISO45001职业健康安全管理体系认证

三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。

九、总结

变频抗干扰介质损耗测试仪是现代电力设备绝缘检测的专用仪器。它通过对测试频率的巧妙选择与数字化信号处理技术的深度融合，有效破解了现场强干扰环境下介损测量不准的长期难题。无论是对变压器、互感器、套管等一次设备进行预防性试验，还是对绝缘油、绝缘材料进行精密分析，该仪器都能提供准确、稳定、高效的测量结果。

HW系列变频介质损耗测试仪目前提供三个主力型号，以满足不同应用场景和预算需求：HW-103L为基础型，具备完整的变频介损和电容量测量功能，支持正/反接线和外施高压，适合常规现场试验；HW-103S在L型基础上扩展了CVT自激法测量和反接线低压屏蔽功能，可一次接线同时测量C1/C2，适合频繁接触CVT试验的现场人员；HW-103T为全功能型，在S型基础上进一步增加CVT变比、极性和相位误差测量功能，同时可选配计算机接口实现远程控制和数据管理，适合综合高压试验车和高等级用户。

用户可根据自身测试需求和预算选择合适型号，在保障测试质量的前提下实现高性价比配置。随着电力系统对设备安全运行要求的不断提升，变频抗干扰介质损耗测试仪将在状态检修、带电检测、智能运维等领域发挥越来越重要的作用，成为电力工作者可靠的测量伙伴。
